Apple 已获得使用高弹性复合材料的下一代“Continuous Watch Band”专利

苹果公司最近获得了一项专利,该专利涉及一种新的 Apple Watch 手表带设计,苹果将其称为“Continuous Watch Band”,使用高弹性复合材料。这种手表带的设计是连续的,没有扣子或其他固定装置,而是使用高弹性复合材料来保持手表带的紧密贴合。这种手表带的设计可以根据用户的腕部形状和大小进行调整,以实现更好的舒适度和贴合度。

Apple 已获得使用高弹性复合材料的下一代“Continuous Watch Band”专利-1

今天,美国专利商标局正式授予 Apple 一项与新 Apple Watch Band 设计相关的专利,Apple 将其称为“Continuous Watch Band”,使用高弹性复合材料,使表带可以扩展以贴合手腕,采用“合身模式”。

在 Apple 的专利背景中,他们指出某些电子设备可以可拆卸地连接到用户身上。例如,电子设备可以附接到带,该带可以可拆卸地戴在腿、头、胸部或胸腔或用户身体的任何其他特定部位,这取决于电子设备的功能。通常,手表或健身/健康追踪设备可以通过将手表或健身/健康追踪设备的带的自由端连接在一起而附接到用户的手腕上。

在许多情况下,表带的适配调整增量可能有限。例如,一些表带具有用户可逐渐调整的尺寸(例如,带扣、别针和孔眼等),而其他表带具有基本固定的尺寸,只能通过专门的工具和/或专业知识进行调整(例如,折叠表扣,部署扣、搭扣扣等)。

然而,传统的带可能具有消极方面并且可能在可穿戴电子设备失效之前不期望地失效。

传统的松紧带会随着时间的推移失去弹性,并且会变得对用户的手腕来说太大。由于带扣的舌片在柔性带的孔处施加的力,形成柔性带的其他材料会随着时间的推移而撕裂或变质。

Apple 授予的专利重点是为 Apple Watch 提供一体式或一体式可穿戴表带,该表带被配置为保持与手腕的牢固连接,从而使手表不会过度移动或从用户身上滑落。将电子设备固定在用户身上对于电磁体(例如生物识别传感器)的功能也很重要。

另外,可能期望最大化用户在佩戴电子设备时的舒适度。通常,牢固的附件会在用户的手腕上施加不希望有的力。在许多情况下,如果表带过紧,传统表带可能会在使用过程中卡住、夹住或拉扯用户的头发或皮肤。

在其他情况下,表带可能会沿着用户的手腕滑动,绕着用户的手腕转动,或者如果表带太松,可能会让用户感到不舒服或烦恼。这些问题在体力活动增加期间可能会加剧,例如跑步或参加体育运动时。

此外,调整传统表带的尺寸或尺寸通常需要多个步骤、专用工具和/或技术专长。用户可用的尺码选项可能不足以获得合适的尺寸。在给定特定环境(例如温度、湿度)或生物条件(例如汗水、炎症)的情况下,贴合度可能不同和/或可能被认为不同。因此,传统手表和/或健身/健康跟踪设备的用户可以选择可以忍受的(虽然不是最舒适的)佩戴方式,为健身/健康跟踪设备保留紧带,为传统手表保留松紧带。然而,一些可穿戴电子设备可能是多功能设备,提供健身/健康跟踪和计时功能。

因此,本公开的各种实施例提供了具有闭环/整体式/一体式构造的表带,其能够被弹性拉伸以贴合在用户的手上并且可收缩以舒适且牢固地贴合在用户的手腕上以保持接触使用健身/健康跟踪传感器,不会太紧。

此外,可能希望提供一种由高弹性材料和机械设计形成的闭环/整体式/一体式表带,以实现目标伸展力分布。

例如,闭环/整体式/一体式表带被配置为在拉伸模式下保持单件式表带主体的应力基本恒定,以抵抗闭环/一体式/一体式手表的应变变化身体。

本公开的实施例提供了由单片材料形成的闭环表带,该表带开发用于满足高延伸以能够在不拆卸表带的情况下安装手表,同时收缩至低恒力以供长期佩戴。

例如,可以选择特定的整体材料并且可以修改整体材料的表面积,例如通过在整体材料中产生孔隙。与传统材料相比,这种修改因此可以减少表带施加在用户手腕上的力的大小,同时仍然为用户提供牢固的附接。本公开的实施例使用户安装手表变得容易,并且佩戴牢固以避免手表在外力作用下佩戴松动。

根据一些实施例,一体式表带可包括组合在一起的多种不同材料以提供目标伸展力分布。例如,具有不同特性的各种材料可以组合或分层以产生连续的闭环体,其有利于在一些区域具有高延伸性,而在其他区域具有更高的强度和刚度。上述配置有利地允许一体式表带在手上安装期间延伸,同时还允许一体式表带收缩到较小的力,以长期安全且舒适地佩戴在用户的手腕上而不会过度紧的。’

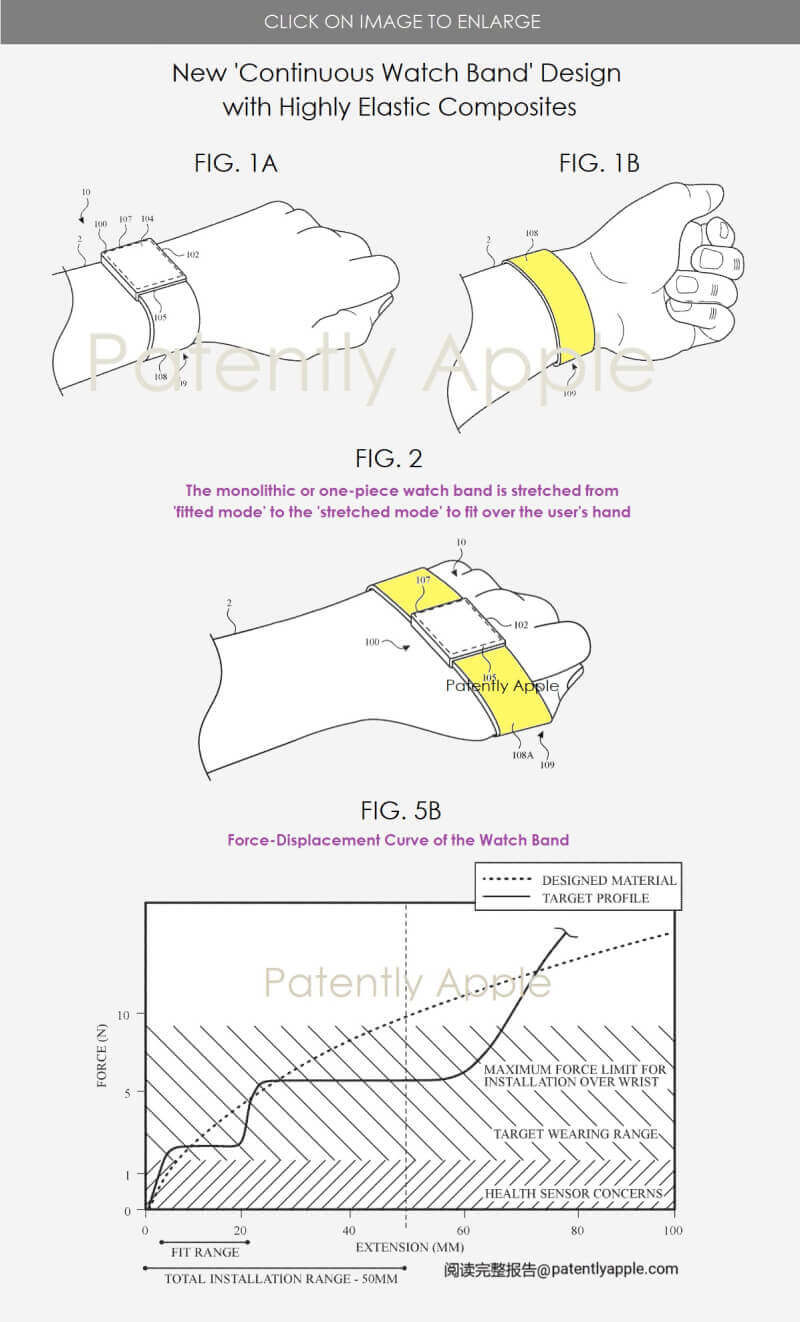

苹果的专利图。附图说明图1A是佩戴在使用者手腕上的手表的佩戴状态的立体图。如图。图1B展示图1B的手表的另一透视图。1 在佩戴状态下戴在用户的手腕上;如图。 图2 显示图1的手表的透视图。 1伸过用户的一只手。

Apple 已获得使用高弹性复合材料的下一代“Continuous Watch Band”专利-2

苹果的专利图。图5B显示了整体式弹性表带的“力-位移”曲线。

将电子设备固定在用户身上对于电子磁铁的功能也很重要,例如生物识别和健身/健康跟踪传感器。

最后,该专利指出,弹性材料被配置为在长度上拉伸高达 600% 而不会发生塑性变形。
