Apple 发明了一种 Apple Watch 摄像头，可以重定向以适应 Face ID、FaceTime、拍摄视频等
自 2016 年以来， Apple 一直在为带有摄像头系统的 Apple Watch 申请专利。从那时起，我们就此主题发布了几份其他专利报告（01和02）。随着组件尺寸不断缩小，Apple 再次尝试寻找能够容纳摄像头系统的 Apple Watch 设计。Apple 的团队似乎很矛盾。一个团队在 2016 年开发了一款可用于自拍并可能使用 Face ID 的相机，而其他 Apple 团队则在开发一款通用相机，允许用户为他们面前的人和事物拍照。
今天，美国专利商标局公布了 Apple 的另一项专利申请，该申请的重点是将摄像头集成到未来的 Apple Watch 中，该 Apple Watch 能够重新定向以适应多种应用，例如 Face ID、视频会议、QR 码扫描、视频捕捉、照片等等。

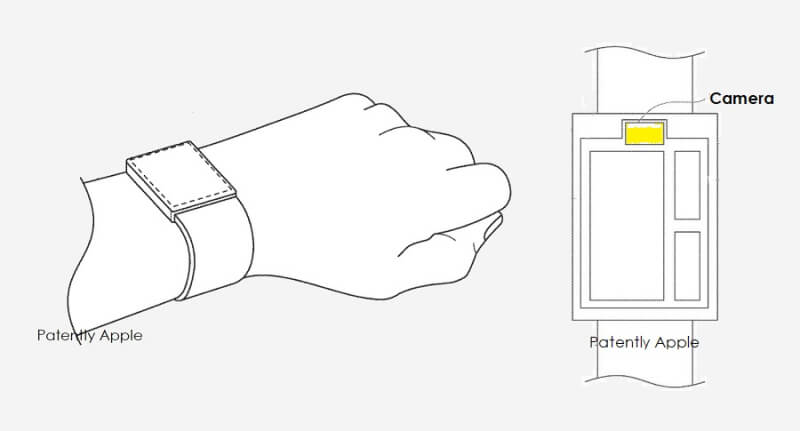

带摄像头的 Apple Watch
可穿戴电子设备可包括显示器、至少部分包围显示器的外壳和数码相机组件。外壳可以另外包括金属外壳部件。金属外壳部件可以限定围绕显示器并限定相机开口的前表面。数码相机组件可以定位在相机腔内并且可以被配置为接收通过相机开口的光学输入。
在各种实施例中，外壳可限定内腔和内腔与相机腔之间的通道。显示器可以至少部分地定位在内腔内。可穿戴电子设备还可以包括位于内部空腔内并可操作地耦合到显示器的电路组件和穿过通道并将数字相机组件可操作地耦合到电路组件的柔性电路。该通道可以配置成在将数码相机组件安装到相机腔体中期间接收数码相机组件。
数码相机组件可用于多种目的，包括但不限于面部识别、指纹感应、扫描快速响应 (QR) 码、视频会议、生物监测（例如，心率监测）、摄影、视频或图像捕获，或其任何组合。为了执行这些功能中的一个或多个，数码相机组件可以定位在外壳的一部分内，使得数码相机组件可以指向对象。
例如，外壳可以包括至少部分地在带槽上方延伸的突出部，该带槽被配置为接收带或带，其将外壳与用户的身体部位（例如，用户的手腕）耦合。突出部可限定配置成接收数码相机组件、电耦合元件、镜头和/或其他相关部件的内腔（例如，相机腔）。突起可以另外设置为相对于外壳的周围部分成一定角度，以便为定位在突起内的数码相机组件建立视角。

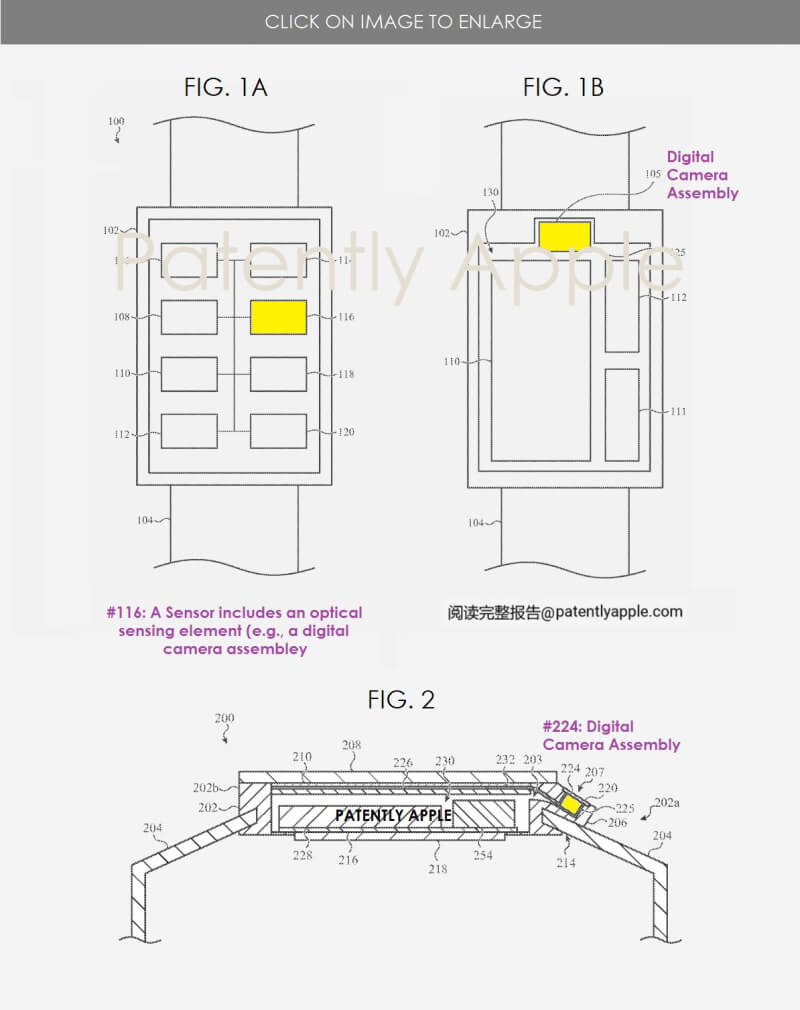

苹果的专利图。下面的 1A-1B 描绘了 Apple Watch 的组件，#116 专门用于数码相机；如图。图 2 说明了示例 Apple Watch 的横截面，其中包括数码相机组件和其他内部组件。
Apple 专利图 1A-B 2 用于 Apple Watch 的相机 – Patently Apple IP 报告

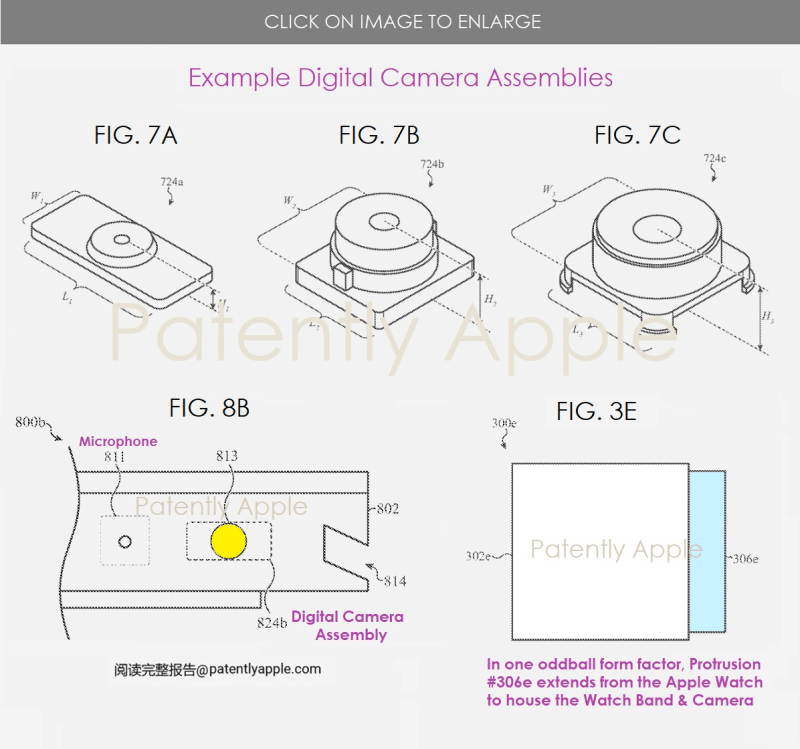

苹果的专利图。下面的图7A-7C说明了示例数码相机组件；如图。图 8 说明了由 Apple Watch 的侧壁限定并位于带槽和电声换能器（未显示）之间的空腔内的数码相机组件的一个示例。
带摄像头的 Apple Watch 专利图。 7a-c 8b 3e 苹果专利专利报告 2023 年 3 月 23 日
苹果的专利图。3E 是一种古怪的设计可能性。它是 Apple Watch 机身的延伸，可以容纳表带和相机。
