Apple 发明了一种电动自缩回折叠设备铰链，它可以在掉落事件中部分或完全关闭以保护其显示屏
迄今为止，已经涵盖了88 项与未来可能的可折叠、可滚动和/或柔性显示设备相关的 Apple 专利。今天，美国专利商标局公布了 Apple 的一项专利申请，推进了他们在该项目上的工作；由 Apple 精英特别项目组 (SPG) 承担的项目。虽然今天的专利确实涉及多种可能的未来外形，但该专利的主要重点是提供一种电动折叠设备机制，该机制可以在跌落事件中部分或完全关闭可折叠设备（如 iPhone）之前撞到地面以保护其显示。
一种在跌落事件中保护显示器的自缩折叠装置
Apple 在他们的专利申请中指出，如果显示屏掉落后撞击地面，带有薄屏幕显示屏的移动设备可能会受到攻击。由于使用了特别脆弱的超薄玻璃显示器，某些可折叠显示器和可卷曲显示器可能特别脆弱。检测设备何时坠落以实现保护功能（例如部分或完全关闭设备以保护其显示器）将是有利的。
具有可折叠和可卷曲显示器的移动设备可以使用传感器来检测垂直加速度（例如，相对于地面的加速度）以确定移动设备是否已经掉落。如果传感器检测到移动设备已经掉落，可折叠设备可以至少部分缩回以防止易碎的显示器撞击地面。即使将显示器折叠到小于 180 度的角度也可以提供一些保护，因为移动设备可能会撞击移动设备的边缘而不是显示器本身。在各种实施例中，如果超过预定的加速度限制，可卷曲设备可以缩回显示器。
在一方面，电子设备可以包括经由铰链连接耦合到第二显示器的第一显示器。在各种实施例中，第一显示器和第二显示器均可以是可折叠显示器的一部分。用于检测垂直加速度的传感器可以是加速度计（例如，作为惯性测量单元（IMU）的一部分）。如果竖直加速度超过预定阈值，则当超过预定加速度阈值时，可以使用以铰链连接操作的释放机构以将第一显示器和第二显示器之间的角度减小到低于阈值角度。在各种实施例中，阈值角度可以小于180度。
在各种实施例中，释放机构可以包括电动铰链。在其他实施例中，释放机构可以包括具有弹簧加载制动器的机械铰链。
第一显示器或第二显示器可以是发光二极管显示器，例如有机发光二极管显示器。
在一方面，电子设备可以包括在可折叠设备的一个边缘上耦合到辊的可折叠显示器。电子设备可以包括加速度传感器，该加速度传感器被配置为检测超过预定垂直加速度阈值的电子设备的垂直加速度。加速度传感器可以是惯性测量单元。电子设备可以包括与滚轮一起操作的释放机构，以在检测到的垂直加速度超过预定加速度阈值时自动缩回滚轮上的可折叠显示器。
在各种实施例中，释放机构包括电动铰链。在其他实施例中，释放机构包括具有弹簧加载制动器的机械铰链。
在各种实施例中，可折叠显示器可包括具有第一侧和第二侧的基板、第一侧上的第一布线层、位于基板第一侧上的第一布线层上并与第一布线层电接触的LED阵列，第二布线层位于基板的第二侧。LED 阵列可以包括无机 LED 和有机 LED。可折叠显示器可以包括在第一布线层之间延伸并将第一布线层电连接到第二布线层的多个互连。
在各种实施例中，释放机构包括电动铰链。在各种实施例中，释放机构包括具有弹簧加载制动器的机械铰链。
在各种实施例中，阈值角度小于180度。在各种实施例中，第一显示器或第二显示器是有机发光二极管显示器。第一显示器和第二显示器均可包括可折叠显示器的区域。

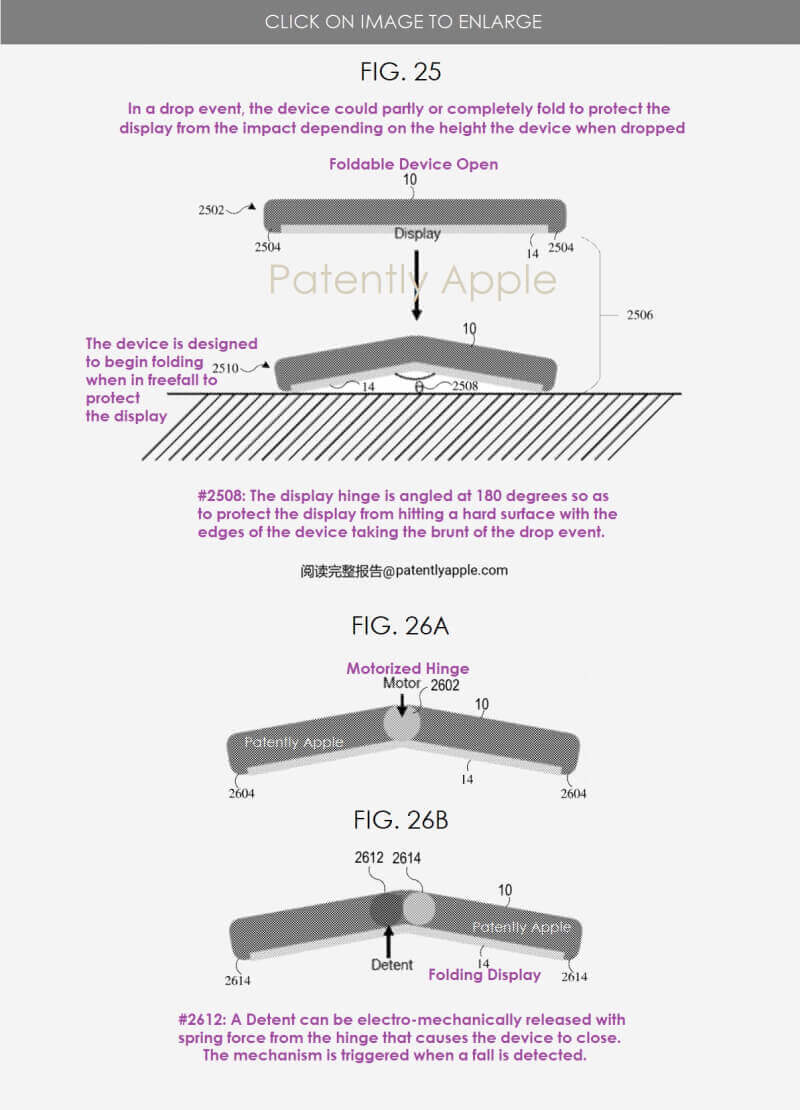

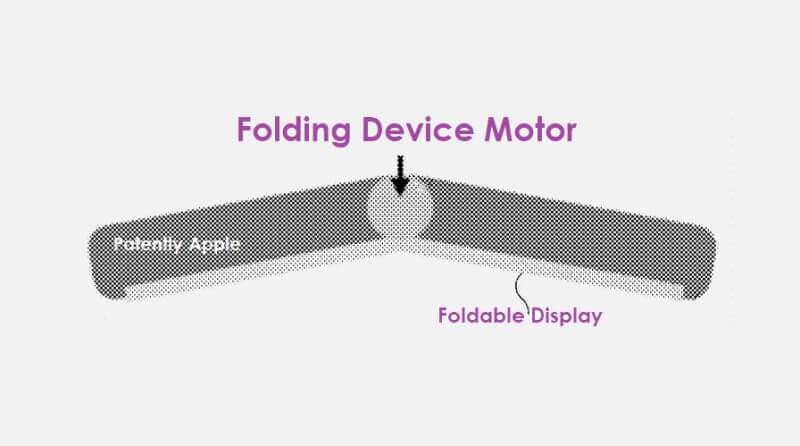

苹果的专利图。下面的图25是具有包含显示器保护特征的可折叠显示器的设备的示例性实施例；如图。图26A是具有电动释放机构的装置的示例性实施例；和图。图26B是具有弹簧加载的棘爪释放机构的装置的示例性实施例。
更具体地说，苹果的专利图。上面的图25说明了示例性可折叠设备的保护特征的示例性描述。在第一位置#1502，可折叠设备#10从地面上方#2504的高度掉落。在第一个位置，显示器是展开的或平坦的。该设备可以包括围绕显示器 #14 的边缘 #2504。可以加强边缘以能够承受力。
设备中的传感器感测设备的加速度。如果设备的加速度超过预定阈值，则会启用保护功能以保护显示器。
例如，如果设备从#2506 的高度跌落，设备中的传感器可以检测到加速度或运动，并且在达到阈值限制后可以启用设备的保护功能。保护功能包括围绕铰链折叠显示屏，使两个显示屏或同一显示屏的两个部分之间的角度小于 180 度#2508。这样，在第二个位置 #2510 中，设备可以撞击地面，从而保护显示器。该设备可以撞击边缘 #2504 而不是显示器，以便边缘吸收掉落的力。
